Cara Membuat VLAN di Cisco Packet Tracer

Assalamualaikum Wr.Wb

Kali ini saya ingin memberi tau cara membuat VLAN di switch Cisco dalam bentuk virtual di Cisco Packet Tracer.
Langsung sajaa ya

-Pertama, buka Cisco Packet Tracer. Bisa yang versi 6 atau 7 (sabeb)
-Lalu, ambil switch secukupnya. Kita hanya ingin membuat VLAN jadi cukup 1 saja.

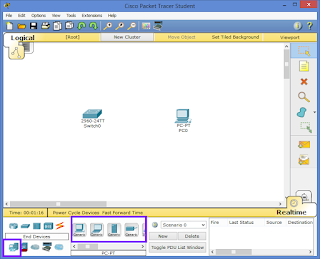

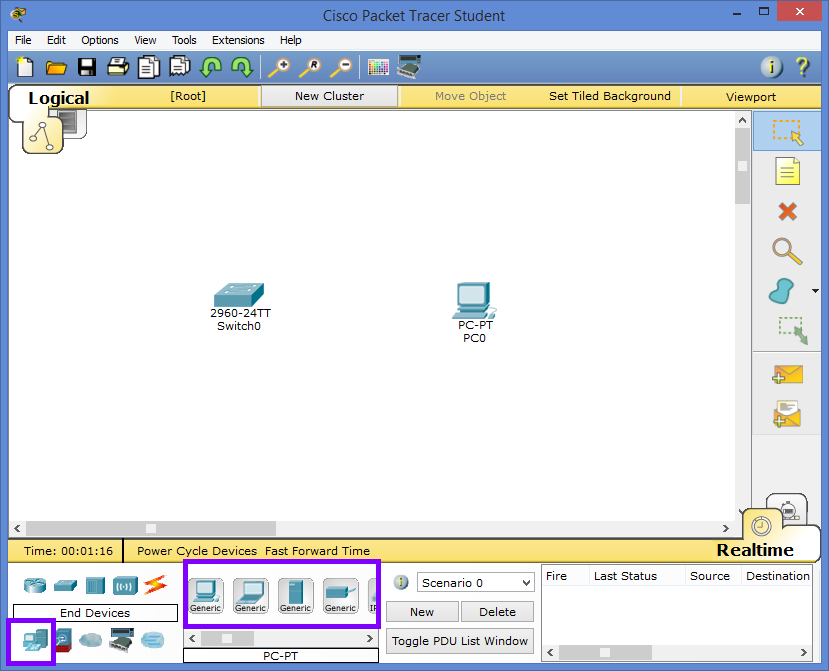

-Kemudian, ambil PC sebagai End Device.

-Setelah itu, hubungkan keduanya. Dengan kabel Straight Through karena perangkat nya berbeda

-Lalu, pilih interfacenya. Untuk switch bisa dipilih yang FastEthernet0/1

-Kemudian, yang PC interfacenya yang FastEthernet0/0

-Setelah itu, tunggu sampai hijau

-Beberapa detik kemudian akan hijau

-Lalu, langsung kita ke Switchnya. Ke CLI dan masuk ke user EXEC

-Lalu, masuk ke Global Configuration Mode

Switch>en

Switch#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#

-Sebelum membuat Vlan dan memasukkan interfacenya, kita melihat dulu vlan briefnya dengan mengetikkan command

Switch(config)#do show vlan brief

atau bisa disingkat do sh vlan br lalu enter

-Jika kita lihat, vlan yang tersedia hanyalah vlan 1 yaitu vlan defaultnya. Nah, kita bisa menambahkan Vlan dengan mudah sehingga vlan yang tersedia tidak hanya Vlan default yaitu Vlan defaultnya.

-Dengan command

Switch(config)#vlan 10

Switch(config-vlan)#name GURU

Nah, angka 10 itu adalah vlan yang kita inginkan. Bisa dengan angka lain, seperti 3, 20, 100 dan angka lainnya. Sedangkan GURU itu nama vlan yang kita buat. Untuk membedakan dan menjadi identitas juga dengan vlan yang lainnya.

-Lalu, exit untuk kembali ke global configuration lagi. Ketikkan perintah do sh vlan br lagi untuk melihat apakah vlan kita sudah terbuat

-Jika sudah tersedia, maka akan seperti yang ada digambar ini

-Selanjutnya, kita memasukkan interface pc nya agar masuk ke Vlan. Ketikkan command

Switch(config)#interface FastEthernet0/1

Switch(config-if)#sw acc vlan 10

Sw itu singkatan dari Switchport. Acc itu adalah Access. dan 10 itu vlan berapa yang ingin dimasukkan interface.

-Lalu jika kita ingin melihat lagi perubahan apa yang terjadi jika kita sudah menambahkan interface kedalam vlan.

dan ketikkan do sh vlan br

maka akan muncul deh port atau interface yang tadi di input kedalam vlan yang kita buat.

Sekiann~
Terima Kasih, Semoga Bermanfaat yaaaa

Wassalamualaikum Wr.Wb
